1600А сэндвич автобус жолы

1600A Sandwich Busway - үлкен ток қолданбаларына арналған жоғары өнімді төмен вольтты тарату жүйесі. Оқшауланған мыс немесе алюминий өткізгіштері бар ықшам сэндвич құрылымы бар, ол тұрақты және сенімді қуат беруді қамтамасыз ете отырып, жоғары жүктемені, төмен температураның жоғарылауын және минималды кедергіні қамтамасыз етеді.

Негізгі ерекшеліктері:

Жоғары ток сыйымдылығы: Өнеркәсіптік зауыттар, көпқабатты ғимараттар, деректер орталықтары және коммерциялық кешендер үшін 1600А деп есептелген.

Сэндвич құрылымы: қабатты өткізгіш және оқшаулау дизайны қауіпсіздікті, тиімді жылуды таратуды және кеңістікті үнемдейтін орнатуды қамтамасыз етеді.

Төмен температура және төмен кедергі: Оңтайландырылған дизайн энергия шығынын азайтады және жүйенің тиімділігін арттырады.

Икемді орнату: Модульдік, болашақ кеңейту үшін түзу жолдарды, тармақтарды және реттелетін орналасуларды қолдайды.

Қауіпсіздік және сенімділік: қысқа тұйықталуға, кернеуге төзімділікке және температураның көтерілуіне сыналған; CCC және IEC стандарттарына сәйкес.

Техникалық параметрлер

Неліктен біздің 1600A сэндвич автобус жолын таңдау керек?

Кәсіби өндіруші: Төмен вольтты автобус жолын өндірудегі көп жылдық тәжірибе.

Пайдаланушы шешімдері: стандартты емес өлшемдер, ағымдағы рейтингтер және орналасулар қол жетімді.

Сапаны қамтамасыз ету: Әрбір құрылғы жеткізілім алдында қатаң сынақтан өтеді.

Инженерлік қолдау: техникалық кеңес беру, жобалау және орнату бойынша нұсқаулық.

Сатып алу кілт сөздері: 1600А автобус жолы, төмен вольтты автобус жолы, сэндвичтік автобус жолы, жоғары ток жолағы, өнеркәсіптік қуатты тарату, модульдік автобус жолы, ықшам автобус жолы.

Негізгі артықшылықтар

1. Жоғары өткізгіштік, аз шығын: энергияны үнемдейтін және жоғары өнімділік

T2-сыныптағы электролиттік мыс өткізгіштер 20°C температурада ≤0,01777 Ω·mm²/m кедергі көрсетеді және өткізгіштігі 98%-дан асады, бұл қарапайым мыс материалдарынан әлдеқайда асып түседі. Бұл сипаттама қуатты беру кезінде энергияның жоғалуын айтарлықтай азайтады; ұзақ мерзімді перспективада бұл кәсіпорындарға электр энергиясы шығындарын айтарлықтай үнемдеуге мүмкіндік береді. Сонымен қатар, тотығуға және коррозияға төзімділікті тиімді арттыру, жанасуға төзімділікті төмендету, қосылу нүктелерінің қызмет ету мерзімін ұзарту және болашақта техникалық қызмет көрсету шығындарын азайту үшін мыс өткізгіштердің бетін қалайы немесе күміс жалатумен қосымша өңдеуге болады.

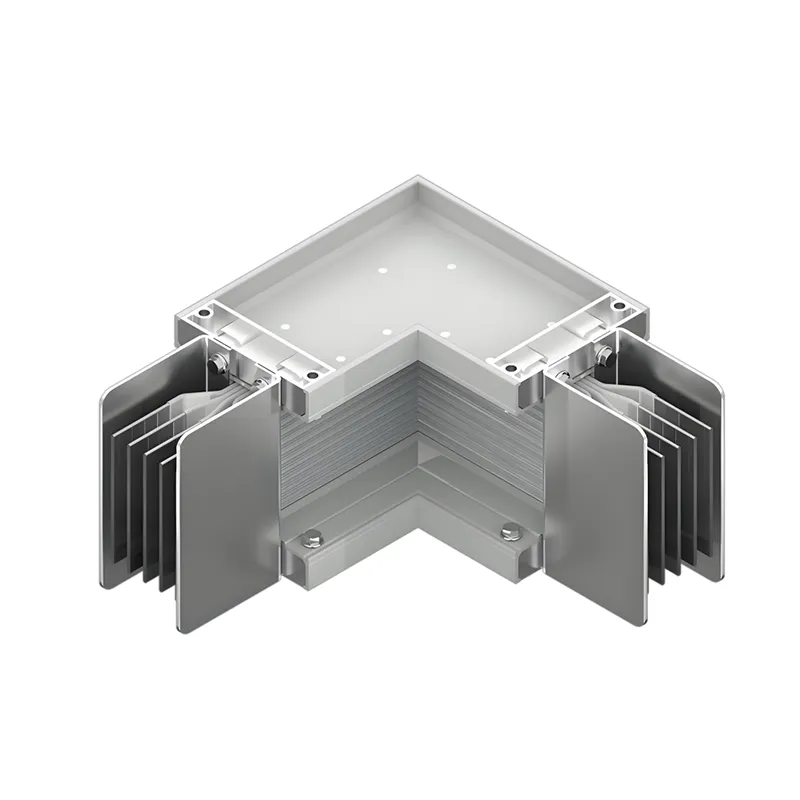

2. Шағын құрылым: оңтайландырылған кеңістікті пайдалану

Бірегей «сэндвич» дизайны - тығыз қабаттастырылған фазалық өткізгіштері бар - өткізгіштер арасындағы электрлік саңылауларды небәрі 6-10 мм-ге дейін қысады, осылайша фазалар арасындағы ауа саңылауларын толығымен жояды. Дәстүрлі шиналық транкингтік жүйелермен салыстырғанда, бұл дизайн эквивалентті ток өткізу қабілетін сақтай отырып, жалпы көлемді 30%-дан астамға азайтады. Бұл электрлік көтергіштер мен жабдықты тығыз цехтар сияқты кеңістік шектеулі орталарда икемді орнатуға мүмкіндік береді, кеңістікті пайдалану тиімділігін айтарлықтай арттырады және құрылыс схемалары мен жабдықты орналастыру үшін үлкен мүмкіндіктер жасайды.

3. Тиімді жылу диссипациясы: тұрақты жұмыс

Мыс өткізгіштер тамаша жылу өткізгіштікке ие, бұл жылуды оқшаулағыш қабат арқылы металл корпусқа жылдам тасымалдауға мүмкіндік береді. Корпус алюминий-магний қорытпасынан жасалған және біріктірілген жылуды тарататын фин дизайнымен ерекшеленеді; бұл стандартты қаптамалармен салыстырғанда бетінің ауданын 30%-дан астамға арттырады, бұл конвекция мен сәулеленудің қос механизмі арқылы жоғары тиімді жылуды таратуға мүмкіндік береді. Номиналды токпен жұмыс істеу кезінде қосылым терминалдарындағы температураның көтерілуі ≤60K болып қалады, ал корпус температурасының көтерілуі ≤30K болып қалады. Бұл ұзақ уақыт бойы шинаның транкингтік жүйесінің тұрақты жұмыс температурасын қамтамасыз етеді, оқшаулаудың ескіруін және қызып кетуден туындаған өнімділіктің төмендеуін тиімді болдырмайды және осылайша қуат тарату жүйесінің сенімділігіне кепілдік береді.

4. Кешенді қорғау: Күрделі орталарға бейімделу

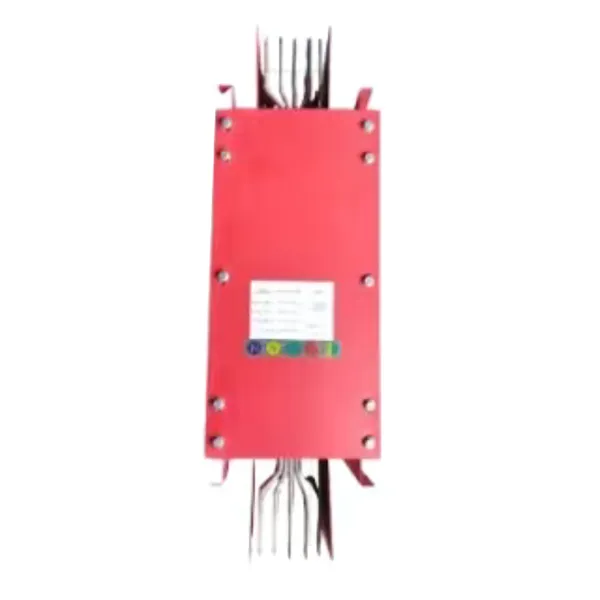

Толығымен жабық металл корпусы IP54 пен IP68 аралығындағы көп деңгейлі қорғанысты қамтамасыз ету үшін анодтау, электрофорез немесе өртке қарсы жабын сияқты беттік өңдеулерден өтеді. Стандартты үлгілер типтік өнеркәсіптік зауыттар мен коммерциялық ғимараттардың пайдалану талаптарына жауап беретін шаң мен шашыраудан қорғауды ұсынады. Су өткізбейтін модельдер қысқа мерзімді немесе тіпті үздіксіз суға түсуден қорғауды қамтамасыз етеді, бұл оларды жер асты коммуналдық туннельдер мен су тазарту қондырғылары сияқты ылғалды орталарға қолайлы етеді. Отқа төзімді модельдер 960°C экстремалды температурада 180 минуттан астам қуат көзін ұстап тұруға қабілетті, бұл өрт қауіпсіздігі тізбектері мен авариялық электрмен жабдықтау жүйелерін сенімді қорғауды қамтамасыз етеді. Сонымен қатар, «сэндвич» құрылымында үздіксіз ауа арналары жоқ, осылайша өрт кезінде «мұржа әсерін» түбегейлі жояды және жүйенің өрт қауіпсіздігі көрсеткіштерін арттырады.

5. Ыңғайлы орнату үшін модульдік дизайн

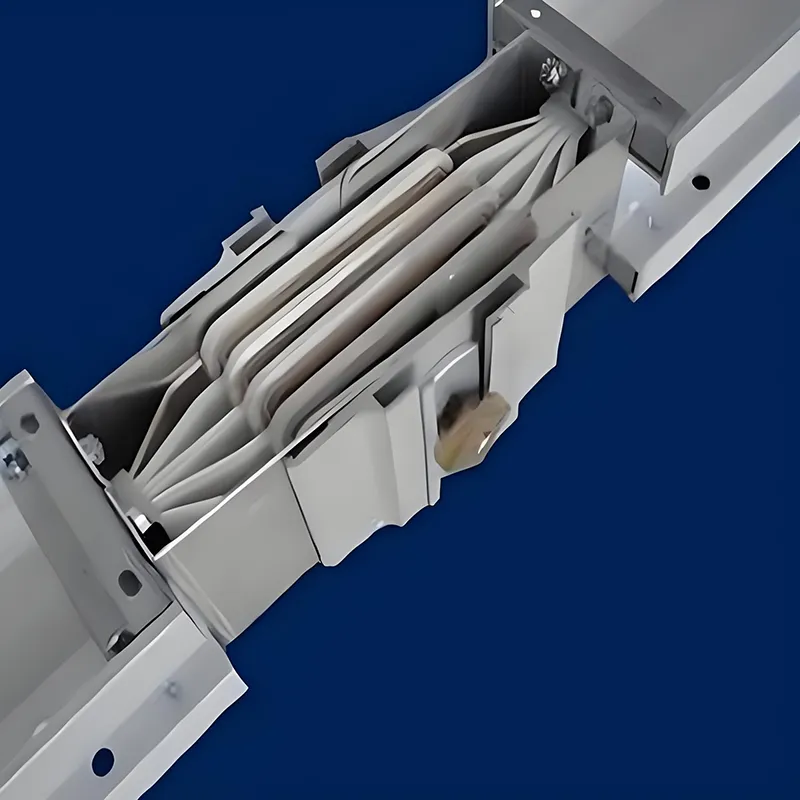

Автобус жүйесі зауытта дайындалған стандартты модульдік блоктарды пайдаланады. Жұмыс орнында орнату кезінде бұл қондырғылар екі жақты бұрау моменті басқарылатын болттар мен дискілік серіппелер арқылы жылдам қосылады. Бұл дизайн ±4 мм орнату рұқсатын береді, бұл құрылыстың күрделілігі мен уақыт шығындарын айтарлықтай азайтады. Қосылатын блоктарды жүйе қуатталған күйде кез келген жерде автобус жолына салуға немесе одан шығаруға болады; «бірінші қосылатын, соңғы ажыратылатын» жерге тұйықтау конструкциясы жұмыс қауіпсіздігін қамтамасыз етеді. Сонымен қатар, жүйе ең аз дегенде 200 қосу/шығу циклін қолдайды, бұл өндіріс желісін реттеу және жабдықты кеңейту сияқты талаптарға икемді бейімделуге мүмкіндік береді, сонымен бірге болашақта техникалық қызмет көрсету мен өзгертуді жеңілдетеді.

Қолдану сценарийлері

1. Өнеркәсіптік өндіріс секторы

Автокөлік жасау, механикалық өңдеу, металлургия және химия өнеркәсібі сияқты салалардың өндірістік цехтарында мыс өткізгіш сэндвич типті автобус жүйелері үлкен қозғалтқыштарды, дәнекерлеу машиналарын және автоматтандырылған өндірістік желілерді қоса алғанда, жоғары қуатты жабдықтар үшін тұрақты негізгі қуат магистралін қамтамасыз етеді. Олардың жоғары ток өткізу қабілеті машиналарды жиі қосуға және тоқтатуға байланысты ауыр жүктеме жағдайларын шешуге қабілетті, ал олардың модульдік қосылатын конструкциясы өндіріс желісін реттеуді және жаңа жабдықты қосуды жеңілдетеді, осылайша кәсіпорындарға жоғары тиімді өндіріске қол жеткізуге көмектеседі.

2. Деректер орталықтары және денсаулық сақтау мекемелері

Деректер орталықтарындағы серверлік кластерлер және ауруханалардағы ауқымды медициналық жабдықтар оларды қуатпен қамтамасыз етуде үздіксіздік пен тұрақтылықтың ерекше жоғары деңгейін талап етеді. Бұл түтік жүйесінің аз шығынды сипаттамалары электр энергиясын беру кезінде энергия шығынын азайтады. Сонымен қатар, интеллектуалды өнім нұсқалары RS485 немесе сымсыз тарату арқылы қашықтан жұмыс істеуге және техникалық қызмет көрсетуге мүмкіндік беретін температура мен ток бақылау модульдерін біріктіре алады; бұл маңызды жүктемелер үшін сенімді қуат кепілдігін қамтамасыз ететін жабдықтың күйін нақты уақытта бақылауға мүмкіндік береді.

3. Көпқабатты ғимараттардың электр қуатын бөлу

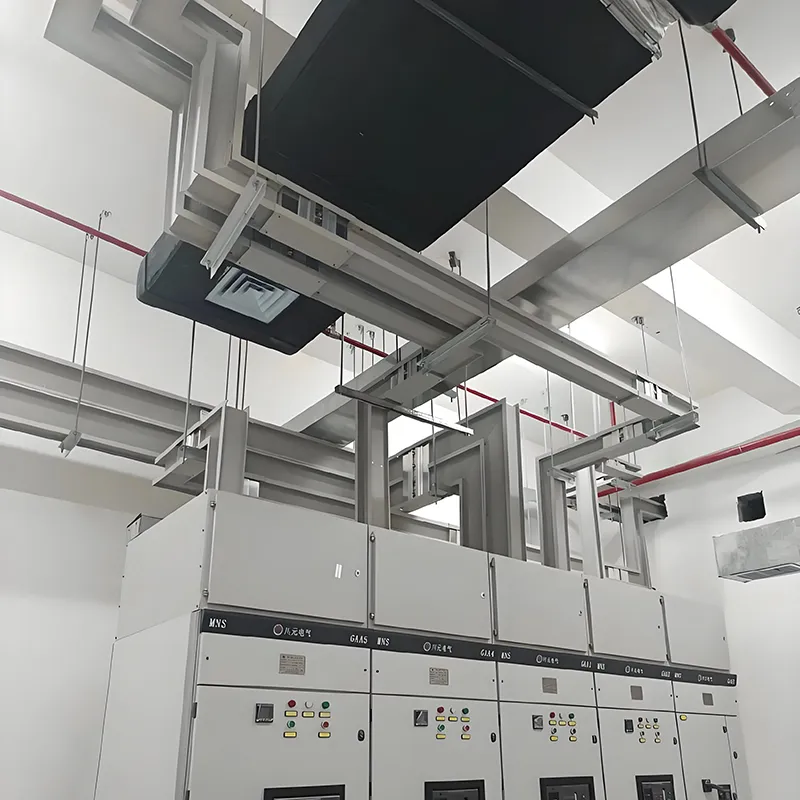

Көпқабатты үйлердің электр тарату көтергіштерінің ішінде мыс өткізгіш сэндвич типті автобус құбырлары әр қабат үшін негізгі электр желісі ретінде қызмет ету үшін тігінен орнатылады. Олардың ықшам құрылымы оқпанның құнды кеңістігін сақтайды, ал жылу таратудың тиімді дизайны ұзақ қашықтыққа тік электр энергиясын беру кезінде тұрақтылықты қамтамасыз етеді, кеңсе ғимараттарының, қонақүйлердің, тұрғын үй кешендерінің және ұқсас құрылымдардың әрбір қабатын теңгерімді және сенімді электрмен жабдықтауды қамтамасыз етеді.

4. Ерекше экологиялық жағдайлар

Жоғары ылғалдылықпен, коррозиямен немесе шаңмен сипатталатын арнайы орталар үшін (мысалы, жер асты коммуналдық туннельдер, теміржол транзиттік жүйелері және жағалаудағы құрылыстар) су өткізбейтін және коррозияға төзімді автобустың нұсқалары бар. IP68 қорғау дәрежесі бар шайырлы құйылған автобус құбырлары металл қаптамасыз жасалған және толығымен тығыздалған; бұл дизайн қолайсыз қоршаған орта факторларының әсерінен жабдықтың істен шығуын тиімді болдырмай, қатал ортада ұзақ мерзімді, тұрақты жұмысты қамтамасыз етеді.

Сапаны қамтамасыз ету және қызмет көрсету міндеттемесі

Біз әрқашан сапаны бәрінен жоғары қоямыз. Біздің барлық мыс өткізгіш сэндвич түріндегі автобустар халықаралық және ұлттық стандарттарға толық сәйкестігін қамтамасыз ету үшін қуатты жиілікті кернеуге төзімділік сынақтарын, температураны көтеру сынақтарын және қысқа уақытқа токқа төзімділік сынақтарын қоса, қатаң зауыттық сынақтардан өтеді. Сонымен қатар, біз өз тұтынушыларымызға жан-жақты сервистік қолдау көрсетеміз:

Өнімді таңдау бойынша кәсіби нұсқау: Біз әрбір клиенттің нақты қуат талаптарына, орнату ортасына және басқа да маңызды факторларға бейімделген өнімді таңдау шешімдерін ұсынамыз. Орнату бойынша қызметтер: Біздің тәжірибелі орнату тобымыз өнімдеріміздің дұрыс орнатылуын және тұрақты жұмыс істеуін қамтамасыз ете отырып, орнында нұсқау беру және орнату қызметтерін ұсынады.

Сатудан кейінгі қолдау және техникалық қызмет көрсету: Біз жабдықтың ұзақ мерзімді жұмысын қамтамасыз ете отырып, тұтынушылардың жөндеу және техникалық қызмет көрсету қажеттіліктерін жедел шешу үшін сатылымнан кейінгі қолдау және техникалық қызмет көрсетудің кешенді жүйесін құрдық.

Жиі қойылатын сұрақтар

1. 1600А сэндвичтік автобус жолы дегеніміз не?

1600A сэндвич автобусы - өнеркәсіптік, коммерциялық және көп қабатты құрылыс қолданбаларында үлкен токтарды қауіпсіз және тиімді өткізуге арналған шағын қабатты (сэндвич) құрылымы бар төмен вольтты қуат тарату жүйесі.

2. Негізгі артықшылықтары қандай?

▪Жоғары ток қуаты (1600А)

▪Төмен температураның жоғарылауы және төмен кедергі

▪Қысқа тұйықталудан қорғайтын қауіпсіз және сенімді

▪Икемді орнату және кеңейту үшін модульдік дизайн

3. Ол әдетте қайда қолданылады?

▪Өнеркәсіптік зауыттар мен өндірістік желілер

▪Көп қабатты үйлер, қонақүйлер және пәтерлер

▪Дерек орталықтары және сервер бөлмелері

▪Сауда орталықтары мен ірі қоғамдық нысандар

4. Оны теңшеуге болады ма?

Иә, біздің 1600A сэндвич автобусымыз жоба талаптарына сәйкес стандартты емес ұзындықтарға, орналасуларға, ағымдағы рейтингтерге және қосылым интерфейстеріне бейімделуі мүмкін.

5. Орнату қаншалықты оңай?

Модульдік және ықшам дизайн жұмыс күші мен орнату уақытын қысқартып, түзу жүрістерге, тармақтарға және орнында жылдам орнатуға мүмкіндік береді.

6. Ол қандай қауіпсіздік стандарттарына сәйкес келеді?

Біздің автобус жолымыз қысқа тұйықталуға, кернеуге төзімділікке және температураның жоғарылауына сыналған, CCC, IEC және басқа да төмен вольтты тарату стандарттарына сәйкес келеді.

7. Менің жобам үшін дұрыс автобус жолын қалай таңдауға болады?

Ағымдағы рейтингті, ұзындықты, орнату ортасын және кеңейту қажеттіліктерін қарастырыңыз. Біздің техникалық команда оңтайлы шешімді таңдау үшін консультациялар мен дизайнерлік қолдау көрсетеді.

8. Автобус жолын қалай күтемін?

Шаңды, бос қосылымдарды және температураны бақылауды жүйелі түрде тексеру ұсынылады. Сэндвичтің берік дизайнына байланысты ең аз техникалық қызмет көрсету қажет.
