Төмен вольтты сэндвич автобус жолы

Ықшам құрылымы, тамаша жылуды тарату және берік ток өткізу қабілеті арқасында Төмен вольтты сэндвич автобусы қазіргі заманғы электр тарату жүйелерінде негізгі таңдау ретінде пайда болды.

Негізгі құрылым және оқшаулау конфигурациясы

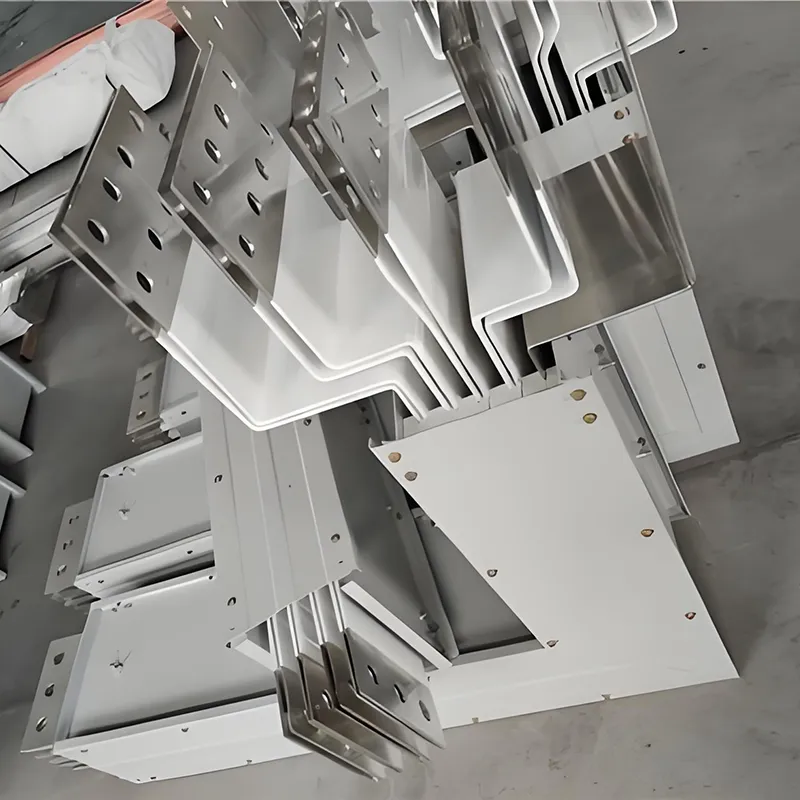

•Өткізгіш материал: Жоғары таза электролиттік мыс (тазалығы ≥ 99,9%); өткізгіштігі мен тотығуға төзімділігін арттыру үшін беті қосымша күміспен қапталған немесе қалайы жалатылған болуы мүмкін.

Оқшаулағыш материалдар:

•Стандартты түрі: ұзақ мерзімді жұмыс сенімділігін қамтамасыз ету үшін полиэфирлі пленка, слюда таспа және т.б. сияқты В класы немесе одан жоғары оқшаулау материалдарын (температураға төзімділігі: 130°C) пайдаланады.

•Отқа төзімді түрі: 600°C пен 1000°C аралығындағы жоғары температура кезінде де оқшаулау жұмысын сақтай алатын слюда таспасының және керамификациялайтын силикон резеңкесінің композиттік қабатын пайдаланады.

•Су өткізбейтін/коррозияға төзімді түрі: H класы полиэстер-имидті немесе эпоксидті шайырды құю арқылы инкапсуляциялау мүмкіндігі; оқшаулау класы 50 жылдан астам қызмет ету мерзімін ұсына отырып, H (180°C) класына жетеді.

•«Сэндвич» құрылымының сипаттамалары: фазалық өткізгіштер тығыз қабаттастырылған және ешқандай ауа саңылауларысыз қысылған; жинақ толығымен инкапсуляцияланған және қысыммен қалыпқа келтірілген, бұл реактивтілік пен кернеудің төмендеуін айтарлықтай азайтады.

Негізгі электрлік және қауіпсіздік параметрлері

Температураның жоғарылауы және термиялық өнімділікті бақылау

Температураның көтерілу шектері (қоршаған орта температурасында 40°C):

Қосылу терминалдары: ≤ 60 К (яғни, максимум 100°C)

Металл қоршау: ≤ 30 К (яғни, максимум 70°C)

Оқшаулау беті: ≤ 40 К (яғни, максимум 80°C)

Жылу бөлу механизмі:

Өткізгіштер шығаратын жылу оқшаулау қабаты арқылы металл қоршауға жіберіледі, онда ол кейіннен конвекция және сәулелену арқылы таралады.

Алюминий қорытпасының корпусында жылуды тарату тиімділігін 30%-дан астам арттыратын кіріктірілген жылу қабылдағыш фин дизайны бар.

Жылулық төзімділік шектері:

Стандартты түрі: ұзақ мерзімді жұмыс температурасы ≤ 130°C

Өртке төзімді түрі: 960°C температурада 90 минуттан астам үздіксіз қуат көзін ұстауға қабілетті

Құйма-шайыр түрі: -40°C пен 130°C аралығындағы қоршаған орта температурасының диапазонында тұрақты жұмыс істеуге қабілетті

Қорғау сыныбы (IP коды) және қолданылатын орталар

Механикалық және орнату сипаттамалары

Қоршау материалы:

Алюминий қорытпасы: жеңіл, коррозияға төзімді және тамаша жылу диссипациясын ұсынады; қорғаныш жерге (PE) өткізгіш ретінде пайдалануға жарамды.

Суық илектелген болат: жоғары құрылымдық беріктігі; отқа төзімді бояумен қапталғанда, ол отқа төзімді қолданбаларға жарамды.

Шайыр құю: металл емес қоршаумен ерекшеленеді және жан-жақты «төрт жақты қорғанысты» қамтамасыз етеді — гидрооқшаулағыш, коррозияға төзімділік, жарылысқа төзімділік және шаң өткізбейтін.

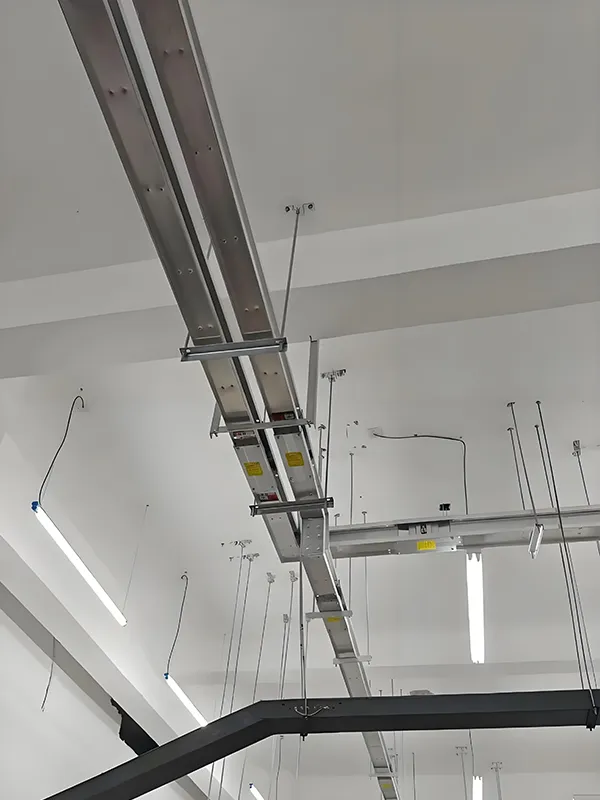

Орнату әдісі:

±4 мм реттелетін рұқсат диапазоны бар көлденең немесе тік аспалы орнатуды қолдайды.

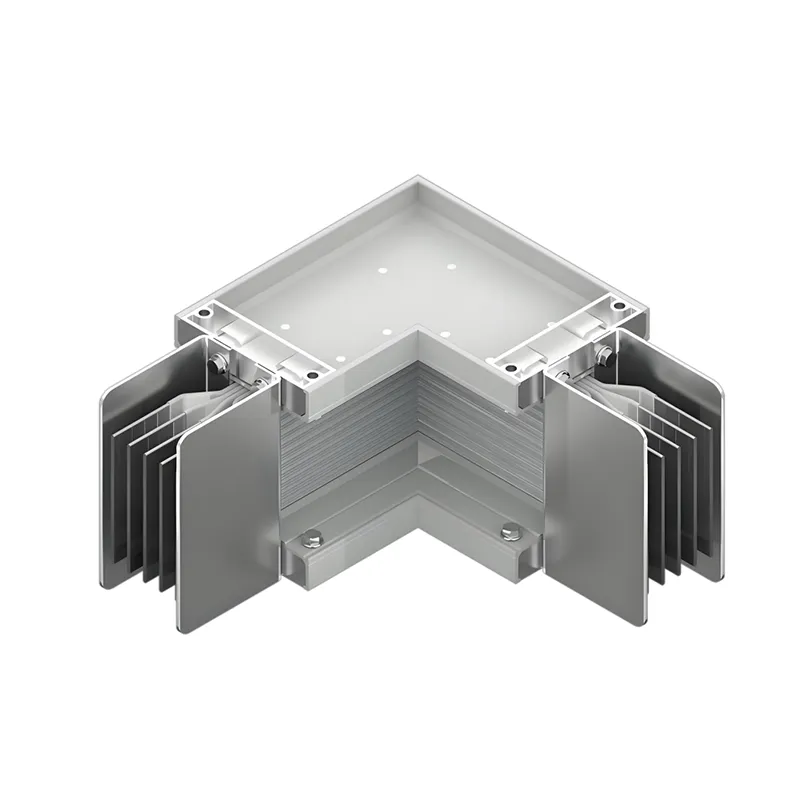

Тірек/ілгіш аралығы: түзу бөліктер үшін ≤3м; ≤1,5м қисық қималар үшін.

Қосылу технологиясы:

Бір болтты жылдам қосылым: контактіге ең аз қарсылықты қамтамасыз ету үшін моментті басқару механизмімен жабдықталған.

Интеллектуалды қосқыштар: техникалық қызмет көрсетуді бақылау мүмкіндіктерін қолдайды, осылайша жұмыс істемеу қаупін азайтады.

Мамандандырылған технологияларды кеңейту

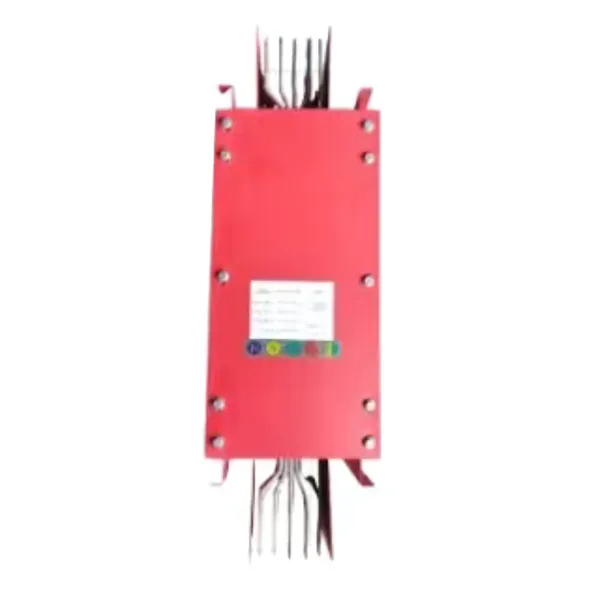

Өртке төзімді шиналық транкинг (NH түрі)‌

Өртке төзімділік рейтингі: 1 сағат, 1,5 сағат, 2 сағат немесе 3 сағат таңдауға болатын опциялар

Жылу оқшаулағыш қабаты: алюминий силикат талшықты киіз (температураға төзімділігі: 1250°C)

Сыртқы жабын: отқа төзімді бояу; жылу беруді баяулататын өрт әсерінен жылу өткізгіштігін тез арттырады

Су өткізбейтін шиналық транкинг (шайырлы құйылған түрі)‌

Қорғау рейтингі: IP67–IP68

Оқшаулағыш материал: қанықпаған полиэфир шайыры + бейорганикалық толтырғыштар, интегралды құйылған құйылған

Қолдану сценарийлері: теміржол транзиті, химиялық зауыттар, жағалау объектілері және басқа коррозиялық немесе ылғалды орталар

Интеллектуалды шиналық транкинг

Температураны өлшеуді, токты бақылауды және ағып кету туралы дабыл модульдерін біріктіреді.

Ғимаратты автоматтандыру жүйелеріне біріктіру үшін RS485 немесе сымсыз жіберуді қолдайды.

Жиі қойылатын сұрақтар

1. Төмен вольтты сэндвич автобус жолы дегеніміз не?

Төмен вольтты сэндвич автобусы - бұл заманауи ғимараттар мен өнеркәсіптік нысандар үшін жоғары ток өткізу қабілетін, төмен кедергіні және тиімді қуат беруді қамтамасыз ететін, фазалар арасында оқшаулауы бар тығыз қабатталған өткізгіштерді пайдаланатын ықшам автобус жолының электр қуатын тарату жүйесі.

2. Сэндвич-автобустың дәстүрлі кабельдермен салыстырғанда қандай артықшылықтары бар?

Дәстүрлі кабельдермен салыстырғанда, сэндвич-шиналық арна жүйесі жылуды жақсырақ бөлуді, жоғары ток өткізу қабілетін, орнатуды жеңілдетуді және икемді кеңейтуді ұсынады, бұл оны қуатты тарату жобалары үшін өте қолайлы етеді.

3. Төмен вольтты сэндвич автобусы қай жерде жиі қолданылады?

Ол сенімді және тиімді қуатты таратуды қажет ететін деректер орталықтарында, коммерциялық ғимараттарда, зауыттарда, әуежайларда, сауда орталықтарында және көпқабатты ғимараттарда кеңінен қолданылады.

4. Төмен вольтты шина жүйелері үшін қандай ток көрсеткіштері бар?

Төмен вольтты автобус жолдарының көпшілігі жоба талаптары мен жүйе дизайнына байланысты 400А-дан 6300А-ға дейінгі ток рейтингтерін қолдайды.

5. Автобус жолын нақты жобалар үшін теңшеуге бола ма?

Иә. Fenghua Electric сияқты кәсіби автобус өндірушілері мен жеткізушілері ағымдағы сыйымдылыққа, орнату ортасына, қорғау деңгейіне және жобаның орналасуына негізделген автобус жолдарының реттелетін шешімдерін ұсына алады.

6. Өнеркәсіптік қуатты тарату үшін сэндвич автобусы қауіпсіз бе?

Иә. Жоғары сапалы төмен вольтты шиналар жүйелері қауіпсіз және тұрақты жұмысты қамтамасыз ететін күшті оқшаулаумен, жоғары қорғаныс деңгейлерімен және сенімді қысқа тұйықталуларға төзімділікпен ерекшеленеді.

7. Автобус жолының сенімді өндірушісін немесе жеткізушісін қалай таңдауға болады?

Сатып алу алдында автобус жолын өндірушінің өндірістік тәжірибесін, сертификаттарын, жоба жағдайларын, теңшеу мүмкіндігін және техникалық қолдауын бағалау керек.

8. Төмен вольтты сэндвич автобусының бағасын қалай алуға болады?

Төмен вольтты автобус жолының дәл бағасын алу үшін әдетте жеткізушіге ағымдағы рейтинг, автобус жолының ұзындығы, орнату түрі және жоба сызбалары сияқты мәліметтерді беру керек.
