Ықшам түтіктердің сипаттамалары

Шағын шиналық транкингжоғары токтарды беру үшін пайдаланылатын төмен вольтты электр қуатын тарату жүйелерінің негізгі компоненті болып табылады. Оның айқындаушы сипаттамалары ықшам құрылымды, тиімді жылуды таратуды, жоғары қорғаныс дәрежесін және жоғары ток өткізу қабілетін қамтиды. Ол кеңістік шектеулі, жоғары токтар әсер ететін және қорғаныстың жоғары деңгейі қажет болатын сценарийлерде кеңінен қолданылады, бұл оны ауадан оқшауланған шиналық транкингтік жүйелерден айтарлықтай ерекшелендіреді. Төменде негізгі артықшылықтарға, негізгі сипаттамаларға, қолданылатын сценарийлерге және шектеулерге бөлінген оның мүмкіндіктерінің егжей-тегжейлі бөлінуі берілген:

Негізгі құрылым және өнімділік сипаттамалары

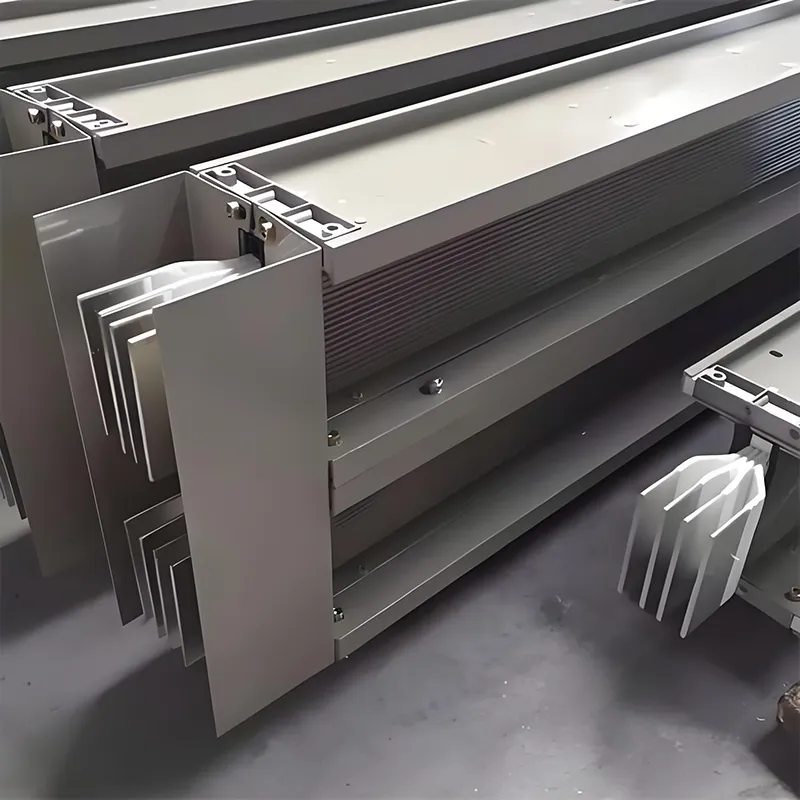

Кеңістікті үнемдеуге арналған ықшам дизайн: өткізгіштер мен оқшаулау қабаттары артық ауа саңылауларысыз бір-біріне тығыз орналасады; демек, жалпы көлемі мен салмағы ауадан оқшауланған шиналық магистральдарға қарағанда айтарлықтай төмен. Кеңістігі шектеулі орталарда (мысалы, көпқабатты ғимараттар, деректер орталықтары және жабдықтармен тығыз толтырылған шеберханалар) бұл дизайн орнату үшін қажет кеңістіктік ізді күрт азайтады, бұл ықшам шина транкингінің ең маңызды артықшылықтарының бірі болып табылады.

Жоғары ток өткізу қабілеті және төмен жоғалту: өткізгіштер жақын жерде орналасқан, нәтижесінде жылуды тарату жолдары қысқа болады. Металл корпусының жылу өткізгіштігі мен жылуды тарататын қасиеттерімен үйлескенде жүйе температураның төменірек көтерілуін көрсетеді. Бұл оған бірдей физикалық көлемде (6300А дейін және одан жоғары) жоғары номиналды токтарды өткізуге мүмкіндік береді. Сонымен қатар, кернеудің төмендеуі минималды, ал электр энергиясын беру шығындары дәстүрлі кабельдер мен ауадан оқшауланған шиналық транкингтерге қарағанда төмен, бұл қуатты таратудың тиімділігін арттырады.

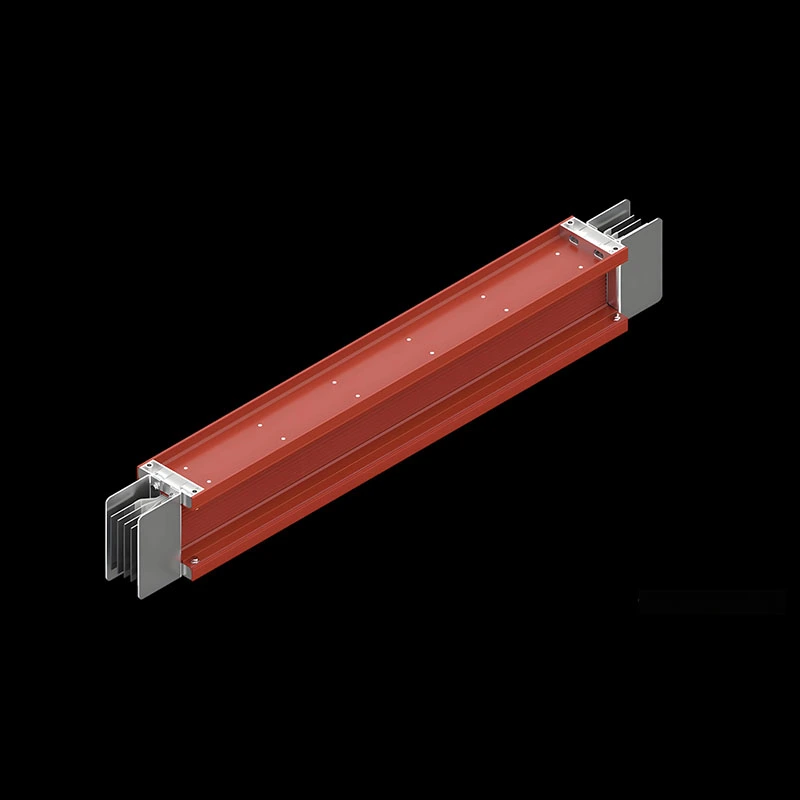

Күрделі орталарды қорғаудың жоғары дәрежесі: Оқшаулау мен қаптамаға арналған біріктірілген дизайны бар толық жабық құрылымды қолдана отырып, жүйе әдетте IP54 немесе IP66 кіруден қорғау (IP) рейтингіне қол жеткізеді, кейбір үлгілер IP68 деңгейіне жетеді. Ол ылғалдылық, шаң және жұмсақ коррозиялық газдармен сипатталатын өндірістік орталарға төтеп беруге қабілетті; оны ауадан оқшауланған шиналық транкингке қарағанда әлдеқайда кеңірек қолдану аясын ұсына отырып, сыртқы жағдайларда да пайдалануға болады (арнайы қорғаныс шараларын қажет етеді).

Жоғары электрлік және механикалық өнімділік:

Электрлік тұрақтылық: Өткізгіштер мықтап бекітілген, қысқа тұйықталуға күшті төзімділік, сондай-ақ тамаша динамикалық және термиялық тұрақтылықты көрсетеді, бұл жүйеге жоғары ток қысқа тұйықталу ақауларының соққысына төтеп беруге мүмкіндік береді.

Механикалық беріктік: Металл корпусы соққыға және дірілге жоғары төзімділікті ұсынатын біріктірілген, бір бөліктен жасалған пішінделген дизайнмен ерекшеленеді, бұл оны өнеркәсіптік зауыттар мен ірі жабдық бөлмелері сияқты дірілге бейім орталарда орнатуға қолайлы етеді.

Икемді түрту және ыңғайлы орнату: Жүйе шинаның бойындағы кез келген қалаған жерде өшіру нүктелерін орналастыруды қолдайды, бұл қосылатын ажыратқыш қондырғылар арқылы жүктемелерді жылдам қуатпен қамтамасыз етуге мүмкіндік береді. Бұл бейімделу жүктемені реттеуге және қуатты кеңейту жобаларына қойылатын талаптарға сәйкес келеді. Бұдан басқа, өндіруге және орнатуға модульдік тәсіл жылдам құрылысты жеңілдетеді, ал кейінгі техникалық қызмет көрсету және бөлшектерді ауыстыру салыстырмалы түрде ыңғайлы болып қалады. II. Материалдық және технологиялық сипаттамалар

Мамандандырылған оқшаулағыш материалдар

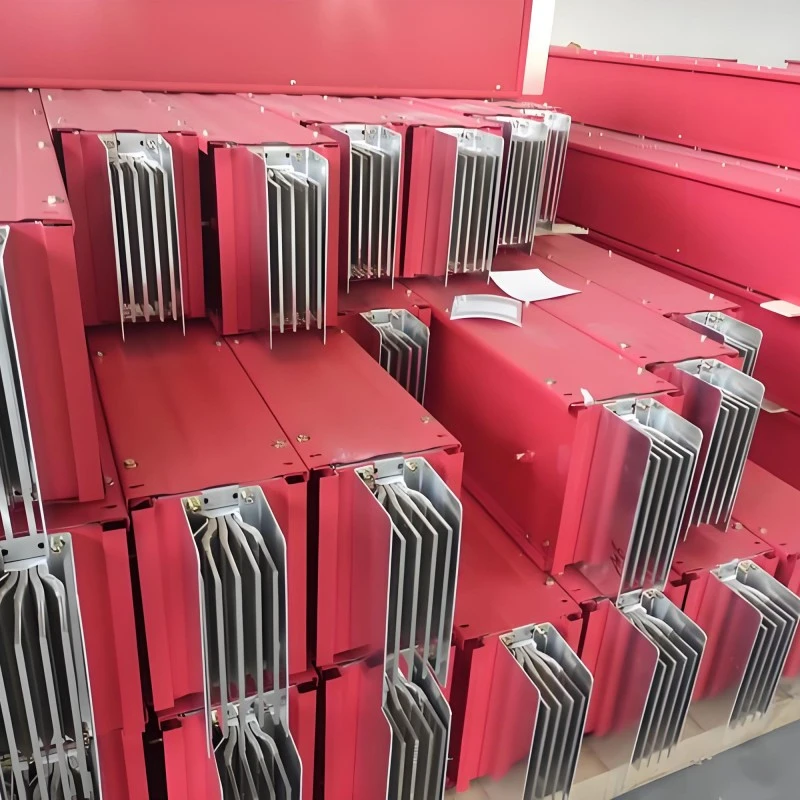

Негізгі оқшаулау қабаты әдетте жоғары температураға төзімді, отқа төзімді оқшаулағыш пленкаларды немесе ұнтақ жабын материалдарын пайдаланады. Бұл материалдар тұрақты оқшаулау өнімділігін, сондай-ақ төмен вольтты электр қуатын тарату жүйелерінің қауіпсіздік стандарттарына толық сәйкес келетін тамаша жалынға төзімді және қартаюға қарсы қасиеттерді ұсынады.

Жоғары сапалы өткізгіштерді таңдау

Бастапқы өткізгіш элементтер ретінде әдетте мыс немесе алюминий шиналар қолданылады. Олардың беттері жанасуға төзімділікті азайту және өткізгіштік тиімділігін және қызмет ету мерзімін ұзарту үшін, мысалы, қалайы қаптау сияқты коррозияға қарсы өңдеуден өтеді.

Қолданылатын сценарийлер мен шектеулер

Қолданылатын сценарийлер

Көпқабатты үйлердегі негізгі тарату магистральдары және еден деңгейіндегі электрмен жабдықтау жүйелері;

Деректер орталықтары, жабдық бөлмелері, ірі сауда орталықтары және ауруханалар сияқты кеңістігі шектеулі және қорғау рейтингтеріне қойылатын қатаң талаптары бар орындар;

Өнеркәсіптік зауыттар, металлургиялық қондырғылар және химия зауыттары сияқты күрделі ортада немесе жоғары ток жүктемесінде жұмыс істейтін жабдықты электрмен жабдықтау жүйелері;

Орнату кеңістігінің қатаң шектеулеріне жататын немесе қуаттылықты жиі кеңейтуді және өзгертуді қажет ететін қуатты тарату жүйелері.
