Тік сэндвич автобус жолы

Өнімді орналастыру: қуатты тік тарату сценарийлеріне бейімделген тиімді қуат беру шешімі

Циндао Фэнхуа электрлік тік сэндвич автобус жолы - бұл көп қабатты үйлердегі қуат тарату біліктері және өнеркәсіптік зауыттардағы тік электр энергиясын беру сияқты сценарийлер үшін мұқият жасалған жоғары токты электр қуатын тарату шешімі. Тік орнату үшін оңтайландырылған дизайнмен «сэндвич» ықшам жинақтау құрылымын біріктіру арқылы өнім кеңістікті пайдалануда, қуат беру тиімділігінде, қауіпсіздікте және тұрақтылықта көптеген жетістіктерге қол жеткізіп, өзін заманауи сәулеттік және өнеркәсіптік қондырғыларда тік қуатты тарату үшін таңдаулы таңдау ретінде көрсетеді.

Техникалық параметрлер

Негізгі технологиялар: тік орталардағы өнімділік серпілістері

1. Таңдалған «Сэндвич» жинақтау құрылымы: тік кеңістіктерге бейімделген ықшам дизайн

Өнімде үш фазалы өткізгіштердің бос, тығыз қабаттасуы бар «сэндвич» құрылымы қолданылады. Өткізгіштер жоғары өнімді диэлектрлік материалдарды пайдаланып бір-бірінен тікелей оқшауланады, осылайша фазалар арасындағы ауа саңылауларын толығымен жояды. Тік орнату сценарийлері үшін арнайы оңтайландырылған, өткізгіштердің орналасуы мен қоршау құрылымы дәстүрлі автобус жүйесімен салыстырғанда жалпы көлемді 30%-дан астамға азайту үшін нақтыланды. Бұл дизайн шектелген тік арналардағы максималды ток өткізу қабілетін қамтамасыз ете отырып, қуат тарату біліктерінің шектеулі кеңістіктеріне тамаша сәйкес келуге мүмкіндік береді^.

2. Тазалығы жоғары мыс өткізгіштер: тік электр энергиясын берудегі тиімділікті қамтамасыз ету

Өткізгіш материал ретінде тазалығы ≥99,95% T2 маркалы электролиттік мыс таңдалады. 20°C температурада оның меншікті кедергісі 0,01777 Ω·мм²/м төмен, ал өткізгіштігі 98%-дан асады. Тік электр қуатын беру сценарийлерінде бұл төмен қарсылық сипаттамасы ұзақ қашықтықтарда кернеудің төмендеуін тиімді түрде азайтады, көп қабатты ғимараттың әрбір қабатында тұрақты қуат кернеуін қамтамасыз етеді. Тот басуға төзімділігін арттыру үшін өткізгіштердің беттерін қалайы немесе күміс жабынмен өңдеуге болады, бұл ұзақ уақыт бойы төмен контактіге төзімділікті (тіпті ылғалды электр тарату білігінің ортасында) сақтауды қамтамасыз етеді, осылайша ықтимал қызып кету қаупін жояды.

3. Біріктірілген тік жылуды тарату жүйесі: ұзақ қашықтыққа температураның көтерілу мәселесін шешу

Тік орнату кезінде жылуды жоғары қарай жинақтау мәселесін шешу үшін жүйе үш сатылы тік жылуды тарату жолын қолданады: «Өткізгіш – оқшаулағыш қабат – металл қоршау». Корпус экструдталған алюминий-магний қорытпасынан жасалған, оның бетінде біріктірілген бойлық жылуды тарататын қанаттар бар. Стандартты болат қоршаулармен салыстырғанда, бұл дизайн жылуды тарату бетінің ауданын 35% арттырады және жылу өткізгіштік тиімділігін бес есе арттырады. Қоршаған орта температурасы 40°C болған кезде қосылым терминалдарының температурасының жоғарылауы ≤60K болып қалады, ал металл қаптаманың температурасы ≤30K болып қалады — бұл салалық стандарттардан әлдеқайда төмен көрсеткіштер — осылайша ұзақ қашықтыққа тік электр қуатын беру кезінде тұрақты жұмысты қамтамасыз етеді.

4. «Мұржалық әсерге» қарсы қауіпсіздікті жобалау: берік тік өртке қарсы тосқауыл орнату

«Сэндвич» бос құрылымы үздіксіз ауа арналарын толығымен жояды; өрт болған жағдайда ыстық ауа ағынының автобус жолы жүйесі арқылы жоғары қарай жылдам таралуына жол бермейді. Бұл «мұржа эффектісін» өз көзінде тиімді түрде жояды және өрт қауіпсіздігі жөніндегі беделді ұлттық агенттіктердің сынақтарынан сәтті өтті. Одан басқа отқа төзімді нұсқа опция ретінде қол жетімді; слюда таспасының және керамификацияланған силиконды резеңкенің композиттік оқшаулағыш қабатын пайдалана отырып, бұл нұсқа 960°C экстремалды температурада 180 минуттан астам қуат көзін сақтай алады, осылайша көпқабатты үйлердегі өрт қауіпсіздігі схемаларына қойылатын қатаң талаптарды қанағаттандырады.

Тігінен орнатуға арналған ерекше мүмкіндіктер

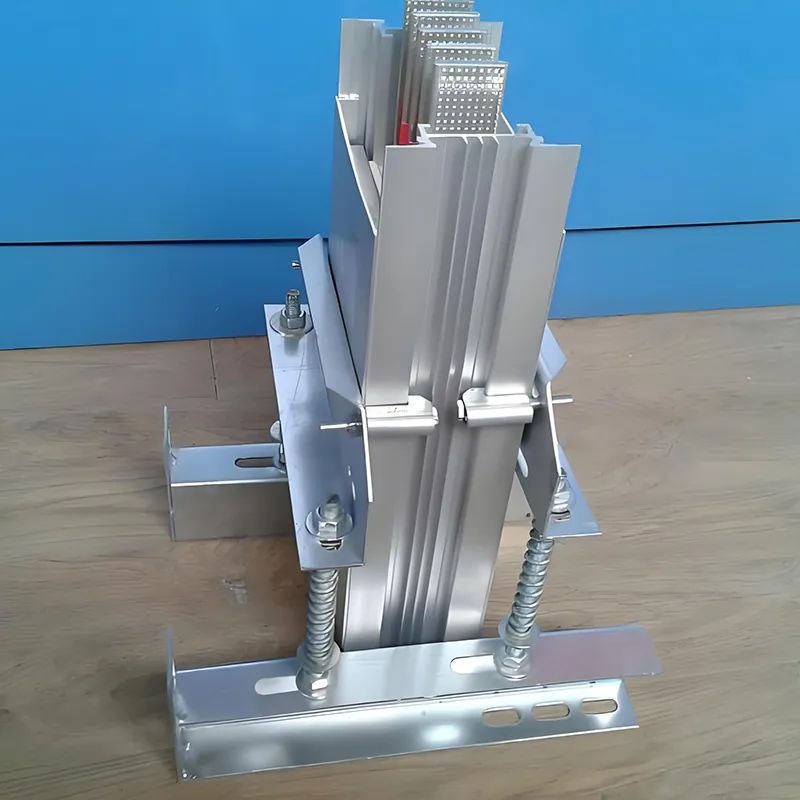

1. Модульдік тік қосылым жүйесі

Зауытта дайындалған стандартты қондырғылармен ерекшеленетін жүйе қос ұшты бұрау моменті басқарылатын болттар мен жердегі қосылымдар үшін дискілік серіппелерді пайдаланады. Бұл дизайн тік қондырғыларға тән дәлдік ауытқуларын тиімді реттей отырып, ±4 мм орнату төзімділігін реттеуге мүмкіндік береді. Бір сегмент үшін орнату уақыты ≤10 минут; дәстүрлі кабельдік сымдармен салыстырғанда құрылыс тиімділігі 60%-дан астамға жақсарды.

2. Қабатты қосылатын модуль дизайны: еденге арналған қуат қажеттіліктерін икемді қанағаттандырады

Шығару розеткаларын шинаның транкингінің бойындағы кез келген тік күйде ашуға болады. Өшіру қондырғылары электр доғасының пайда болу қаупін толығымен жою үшін «жерге-бірінші, жерге-соңғы» қосылу реттілігін қамтамасыз ете отырып, ыстық розеткаға қосуды (қозғалыс жағдайында кірістіру және алу) қолдайды. Әрбір қабат шинаның барлық сегменттерін қайта сымды қажет етпей-ақ арнайы қуат талаптары негізінде өшіру қондырғыларын икемді түрде конфигурациялай алады, бұл еденнің орналасуын реттеуді және көпқабатты ғимараттарға тән сыйымдылықты кеңейту қажеттіліктерін өте жақсы қанағаттандырады.

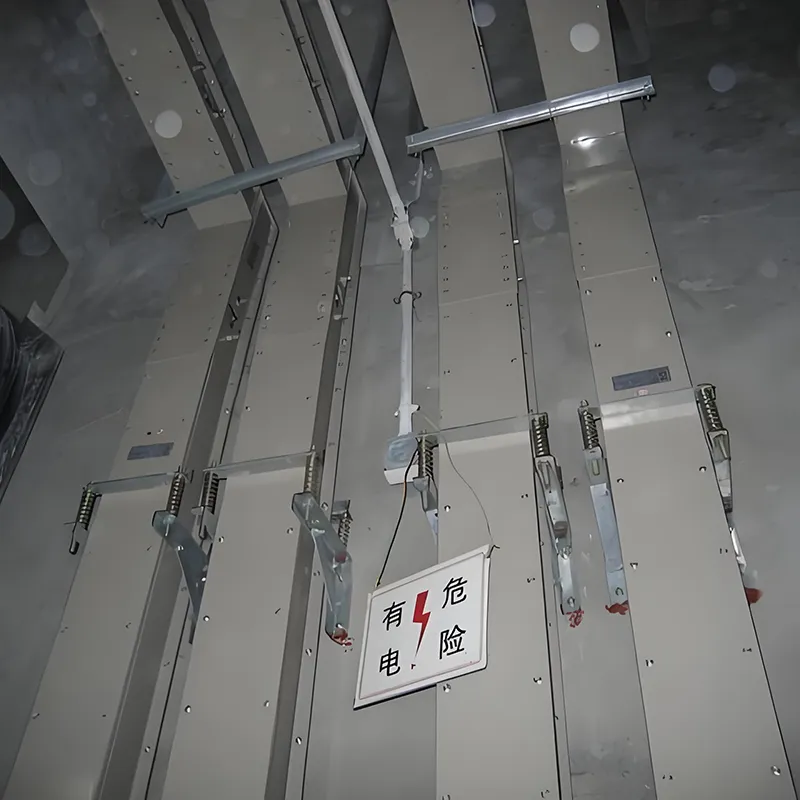

3. Құлауға қарсы және сейсмикалық күшейту

Тік орнату сценарийлері үшін арнайы әзірленген жүйе құлауға қарсы кронштейндермен және 8 балдық жер сілкінісінің әсеріне төтеп бере алатын сейсмикалық күшейту компоненттерімен жабдықталған, осылайша экстремалды жұмыс жағдайында шиналық трассаның құрылымдық тұрақтылығын қамтамасыз етеді. Кронштейндер аралығын еден биіктігінің талаптарына сәйкес икемді түрде реттеуге болады: түзу учаскелер үшін ≤3м және бұрыштық бөліктер үшін ≤1,5м.

Қолдану сценарийлері

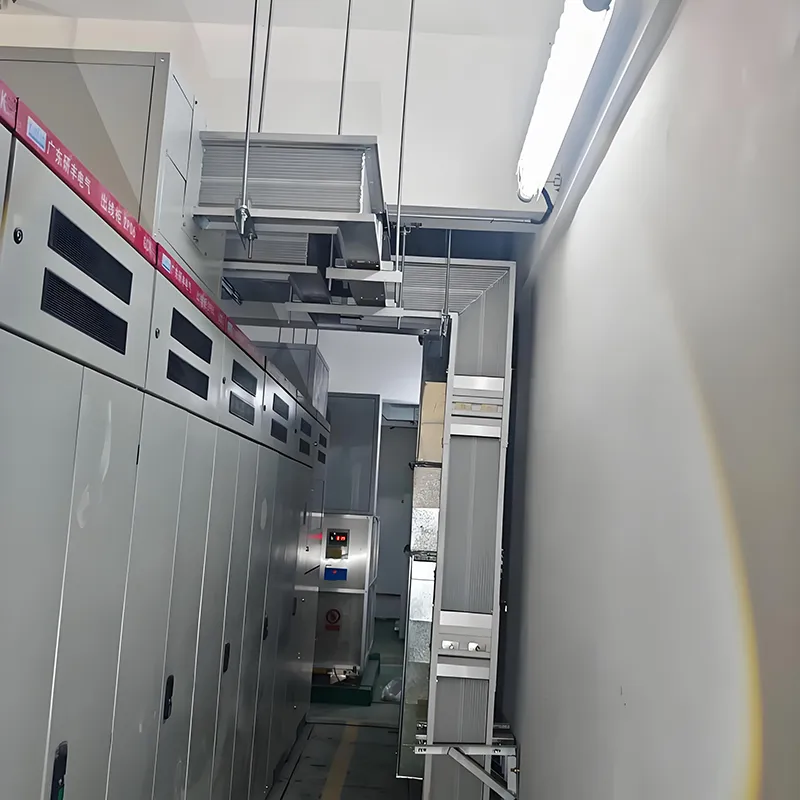

1. Көпқабатты ғимараттардың электр қуатын тарататын біліктер

Қуат тарату біліктерінде тігінен бағытталатын жүйе дәстүрлі кабельдерді ауыстыру қызметін атқарады. Бірдей ток қуаты үшін ол кабельдерге қажетті кеңістіктің үштен бірін ғана алып, көп қабатты электр тарату біліктеріндегі шектеулі кеңістіктің маңызды мәселесін тиімді шешеді. Оның толығымен жабық құрылымы кеміргіштердің шабуылы және өрт қаупі сияқты қауіптерді болдырмайды, осылайша ғимараттың электр қуатын тарату жүйесінің жалпы қауіпсіздігін арттырады.

2. Өнеркәсіптік қондырғылардағы электр қуатын тік беру

Көпқабатты өнеркәсіптік нысандардағы кең ауқымды жабдықтар мен автоматтандырылған өндірістік желілерді тік магистральдық электрмен жабдықтауды қамтамасыз етеді. Оның жоғары ток өткізу тығыздығы шоғырланған жабдықтың орналасулары үшін өте қолайлы, ал оның модульдік кеңеюі өндірістік желілерге икемді түзетулерді қолдайды.

3. Мамандандырылған тік орталар

Су өткізбейтін құйма шайырлы өнімдер жер асты коммуналдық туннельдер мен теміржол транзиттік жүйелері сияқты ылғалды және коррозиялық орталарда электр қуатын тік тасымалдауға жарамды. Отқа төзімді өнімдер мұнай-химия және атом энергетикасы салаларында табылған өрт қауіпсіздігінің қатаң талаптары бар тік қуатты тарату сценарийлеріне қолданылады.

Тұтынушы құны

Циндао Фэнхуа электр аспаптары өндірісі Co., Ltd. Батыс жағалаудағы жаңа аймақта орналасқан әдемі жағалаудағы Циндао қаласында орналасқан. 2005 жылы құрылған компания кабельдік науаларды, шиналық транкингтік жүйелерді және қуат тарату шкафтарын қоса алғанда, электр өнімдеріне маманданған жетекші өндіруші болып табылады. Біздің еншілес компания, Qingdao Fenghua Electric Co., Ltd., біздің бас компаниямызды толықтыратын рөлде жұмыс істейді, электр қуатын тарату жабдығының барлық спектрін қамтитын кешенді өнім матрицасын бірлесіп құрады. Соңғы жылдары компания энергияны үнемдеу және тұтынуды азайту саласында тамаша нәтижелерге қол жеткізіп, инновацияларға табандылық танытты. Өздігінен құлыпталатын кабельдік науалар және мыс-алюминий композициялық шығыршықтар сияқты біздің бірнеше өнімдеріміз жоғары қосылған құны мен озық технологиялық мазмұны үшін нарықта танылды. Бұдан басқа, бізде клиенттердің әртүрлі және көп қырлы қажеттіліктерін толығымен қанағаттандыруға мүмкіндік беретін, автобустық техникалық сипаттамалардың кең ауқымын қамтитын кешенді сынақ есептері мен міндетті сертификаттау сертификаттары бар.

Qingdao Fenghua Electric компаниясының тік сэндвич автобус жолын таңдау арқылы сіз келесі артықшылықтарға ие боласыз:

• Кеңістікті оңтайландыру: тік кеңістікті пайдалану үш есе ұлғайып, оны қуат тарату біліктеріне тән шектеулі орталар үшін өте қолайлы етеді.

• Энергия тиімділігі: Төмен кедергісі бар мыс өткізгіштер мен төмен реактивті құрылымдық конструкциясы бар ол қуатты таратудағы жоғалтуларды жыл сайын 10%-дан 20%-ға дейін азайтады.

• Қауіпсіздік және сенімділік: бірнеше қорғаныс қабаттарымен қатар «мұржаға қарсы әсер» дизайнын қоса отырып, берік тік өртке қарсы тосқауыл жасайды.

• Икемді бейімделу: қабатты қосылатын модуль интерфейсі және модульдік орнату мүмкіндіктері арқылы ол болашақ еден орналасуын реттеуге және жабдықты кеңейту талаптарын қанағаттандырады.

• Бренд кепілдігі: Циндао Фэнхуа компаниясының 18 жылдық мамандандырылған өндірістік тәжірибесіне сүйене отырып, біз сатылымнан кейінгі жан-жақты қызмет пен техникалық қолдау көрсетеміз.

Жиі қойылатын сұрақтар

1.Тік сэндвич автобус жолы дегеніміз не?

Тік сэндвич автобус жолы – көпқабатты үйлер мен өнеркәсіптік шеберханаларда қауіпсіз және тиімді тік электр қуатын тасымалдауға арналған, жинақталған мыс өткізгіштері бар ықшам, жоғары токты тарату жүйесі.

2.Ток және кернеу көрсеткіштері қандай?

Fenghua Electric тік автобус жолдары 250A–6300A және ≤690VAC деп бағаланады, әртүрлі төмен вольтты жоғары токты тарату қолданбаларына жарамды.

3.Өткізгіштер үшін қандай материалдар қолданылады?

Аз шығынды, жоғары өткізгіштік пен ұзақ мерзімді сенімділікті қамтамасыз ететін жоғары таза T2 электролиттік мыс қолданылады.

4. Қандай қорғаныс деңгейлері бар?

Модельге байланысты қорғаныс IP54-тен IP68-ге дейін ауытқиды, бұл оны ішкі, сыртқы және қатал орталарға қолайлы етеді.

5. Автобус жолын өрт қаупі бар жерлерде пайдалануға болады ма?

Иә, отқа төзімді модель 180°C-қа дейінгі оқшаулаумен және өрт жағдайында қауіпсіз жұмыс істеуге арналған қысқа тұйықталуға төзімділікпен ерекшеленеді.

6. Оны тігінен қаншалықты биіктікте орнатуға болады?

Тік орнату автобус жолының түріне және жүктеме талаптарына байланысты 200 метрге дейін жетуі мүмкін.

7. Орнату оңай ма?

Иә, модульдік дизайн және ықшам құрылым тез және ыңғайлы орнатуға мүмкіндік береді, еңбек пен жоба уақытын қысқартады.

8. Қай жерде жиі қолданылады?

Көпқабатты құрылыс шахталары, өнеркәсіптік шеберханалар, зауыттар, деректер орталықтары және басқа тік жоғары токты тарату сценарийлері үшін өте қолайлы.
